目前居住區配電系統建設標準已經統一，典型設計已經推廣應用，居住區配電房（簡稱小區變）全部是按無人值班設計。但對小區變的監控系統和輔助系統沒有統一的規范。因此在小區變的建設過程中對輔助系統是否建設和建哪些的問題，意見不統一。為今后小區變的運行管理埋下了隱患。同時也無法適應今后智能電網的發展需要，會造成重復浪費。
目前供電公司配電部門運行的小區變數量較之35千伏以上變電站數量更多，而配電運行人員無論是人員數量還是技術水平都無法與變電運行人員相比；小區變的運行管理水平較低，直接影響著居民區的可靠供電、用戶的安全等問題。
由于居住區配電設備的運行狀態無法監控，當配電設備故障停電的時候，只有用戶報故障后才能安排配電檢修人員到現場查找故障點并排除故障，這個處理過程時間長，客戶服務質量不高，是小區變運行維護部門面臨的問題；如果能在設備故障停電發生時立即將告警信息發送到運維中心就可以大大加快故障處理的過程，降低故障造成的經濟損失。
對小區變?cè)O(shè)備運行的狀況沒有統一監測，只有定期巡檢來確定設備狀況。運行環境情況沒有監測，出現故障或隱患時不能及時發現并排除，將可能造成更大的損失。小區變?nèi)繜o(wú)人值守，外人侵入造成故障或事故的情況也時有發生。
要管理好小區變運行，迫切需要研究并建設一套符合現代化管理的小區變智能監控系統。移植優化無人值班變電站的各類監控和輔助系統標準規范，建設簡單、可靠、智能化的居住區配電系統集成監控裝置，是一種行之有效地解決辦法。
1居住區配電系統一體化智能信息監控平臺
居住區配電系統一體化智能信息監控平臺，采集與監控小區變的實時運行數據，實現主輔設備、視頻、消防、安防、門禁、環境等信息監控功能于一體。

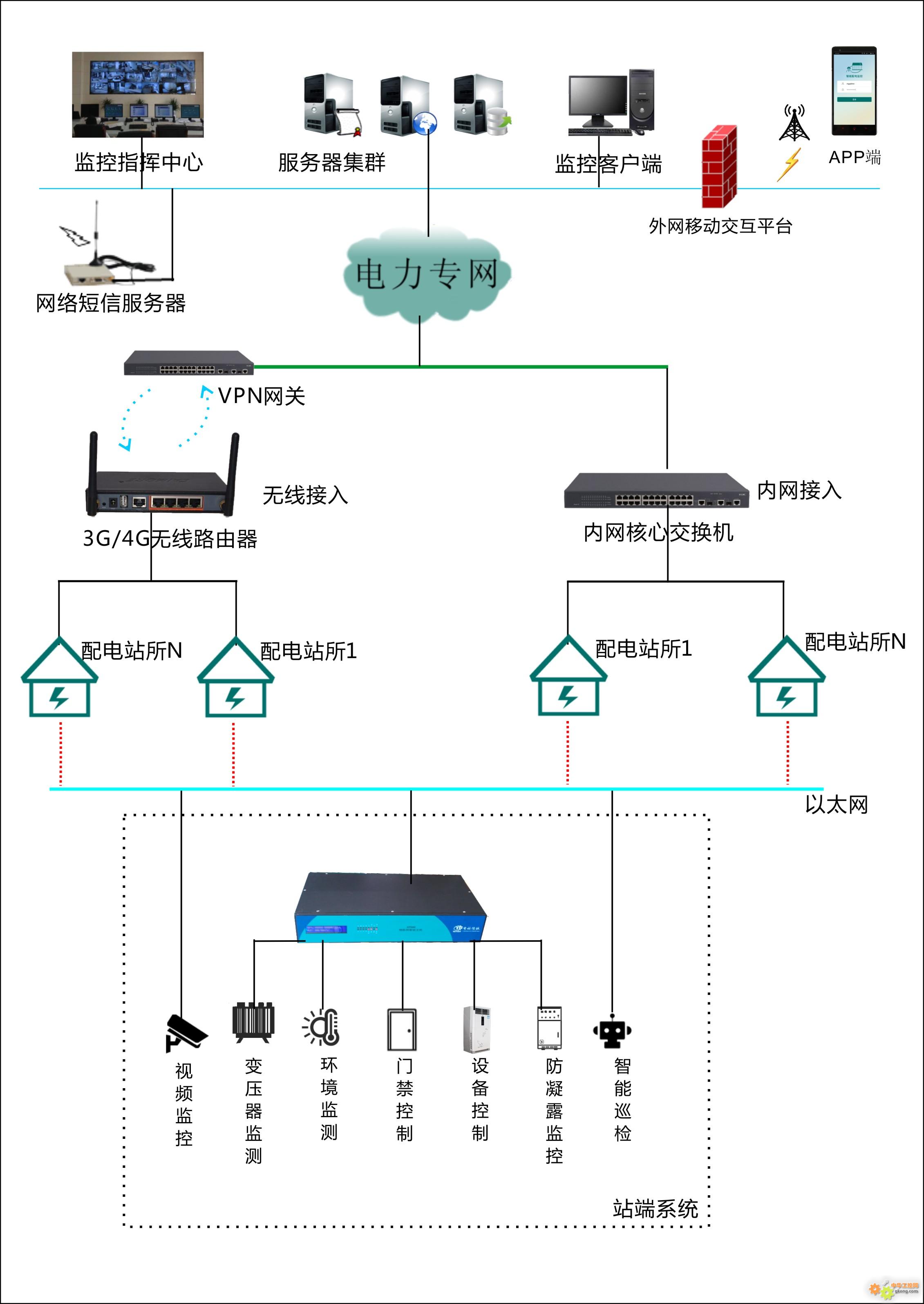

系統由三部分組成：小區變監控設備層、通訊信道層、監控平臺層。
1）小區變監控設備層是數據的源頭，負責采集現場設備的各類信息并上送至監控平臺，同時接收并執行平臺的各項控制指令。小區變監控設備包括一體化智能監控終端、門禁控制器、視頻服務器，通過這三臺設備接入小區變內主輔設備、視頻、消防、安防、門禁、環境等所有監控信號。
2）通訊信道層采用光纖網絡連接電力信息網管理信息大區，光纖鏈路由就近變電站引出先到居住區的主小區變，再分配至小區內其他小區變。居民小區內單獨組網，小區變內設備的IP不直接暴露在電力光纖網中，主小區變配置防火墻進行訪問控制，增強小區變站端網絡安全。
3）監控平臺層主要實現數據采集、通訊控制、智能分析、數據存儲、人機交互等功能，監控平臺分為后臺采集通訊與數據分析部分和前臺業務應用部分。后臺采集通訊部分主要實現視頻、門禁、安防等設備的數據采集、指令下發與數據分析，為系統提供數據與通訊支撐。監控平臺采用地市集中的部署方式，可實現全地市小區變運行設備的信息數據采集與監控。
2小區變站端設計
2.1 站端監控設備組成

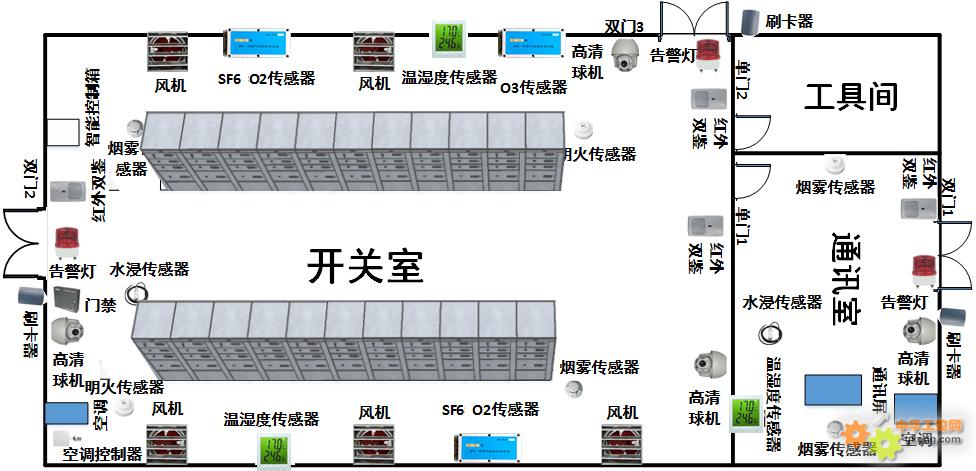

為了全面監控小區變內各類信息，需要在小區變內安裝HT500變配電輔助監控裝置、DTU、溫濕度傳感器、紅外三鑒、遠程燈控、煙霧感應器、聲光報警器、SF6探測器、變壓器測溫、空調遠控、門禁、視頻等監控設備，實現小區變主輔設備、安防、門禁、環境一體化信息監控。
2.2 站端監控信號分層分類上傳
采集設備 智能監控終端 通訊狀態，運行狀態
視頻監控 視頻攝像機 視頻監視，攝像頭控制
視頻服務器 圖像數據傳輸，歷史圖像
門禁設備 門禁控制器 開門記錄，門禁卡權限，
控制器狀態，布撤防信號
安防設備 溫濕度傳感器 環境溫度值，環境濕度值
紅外三鑒 紅外報警信號
煙感報警器 煙感報警信號
燈光控制器 LED燈信號，遠程遙控
空調控制器 空調開關控制，模式控制，溫度調節
2）主要包含以下監測對象：
1)動布防和人員考勤；
2)視頻監控及安防監測；
3)消防煙感監測；
4)環境監測（包含：電纜溝水位、SF6濃度及氧氣含量、臭氧濃度、空氣質量、TVOC有害氣體監測、噪聲、環境溫濕度等）；
5)電氣監測（包含：開關柜局放、電纜局放；開關柜除濕；開關柜觸頭測溫；電纜接頭測溫、電能質量監測、主變超溫檢測、開關柜機械特性監測等）；
6)智能照明系統（照明燈、應急照明燈）；
7)動力設備控制（照明、空調、除濕機、風機、排水泵）
3監控平臺設計
3.1 采集控制子系統
采集控制子系統的功能是采集各類數據和下發控制指令，包括視頻、門禁數據與指令。不僅包括傳統的電網主設備電氣信號，還包括輔助設備、環境、消防、安防等各類信號。
3.2 智能分析子系統
智能分析子系統的功能是對采集的各類數據進行分析、判斷，并根據分析結果進行告警推送與控制相關設備聯動。智能分析就像整個系統的大腦，感知到小區變的運行情況、設備的運行狀態，實現在設備可能故障前發出預警（比如小區變室內環境異常等），在設備故障后及時分析定位故障，通過實時和歷史數據的分析，減少故障處理時間。智能分析子系統還可以根據告警信息和分析結果自動聯動控制現場視頻錄像、燈光、空調、報警等設備按需工作。
4本系統的特點
本系統可以對小區變進行全方位的信息實時采集與監控，具有如下特點。
1）一體化。針對小區變較變電站規模小但設備種類繁多的特點，建設統一的一體化監控系統，避免了分立建設多套小監控系統，減少建設成本與運維費用，提高管理效率，為小區變運行管理方式的轉變提供技術支持。
2）實時化。利用電力光纖網絡實時監控小區變運行狀況，及時發現故障隱患，及時修復，提高安全生產保障能力。提高供電可靠性。
3）智能化。小區變各類信息自動分層分類專家分析，分等級多手段自動告警，支持設備自動聯動控制，支持設備從定期巡檢向自動巡檢、狀態檢修過渡，減少人工工作量，提高供電可靠性。
4）規范化。提出了小區變監控管理標準，規范小區變內各類監控設備配置標準、設備通訊規約以及運行監控管理方法。
